同惠TL2812D LCR数字电桥
品牌：TongHui 同惠
供应商：深圳市羞羞视频免费网站电子科技有限公司
简要介绍
■ TL2812D型LCR数字电桥是研制的低频元件测量的换代产品， 它应用了多项元件测量的技术，拥有大字符的LCD显示，采用了SMT贴片工艺，操作方便，外形美观。能满足生产线质量要求、进货检验以及自动化生产的需要。TL2812D为常州同惠推出的一款低价LCR数字电桥，能替代TH2811D，在夹具方面使用了TH26004-1四端开尔文测试电缆，但精度由TH2811D的0.2%改为0.25%，内阻恒定100欧姆。
性能特点：
■ 高性价比的数字电桥
■ 基本精度达到0.25%

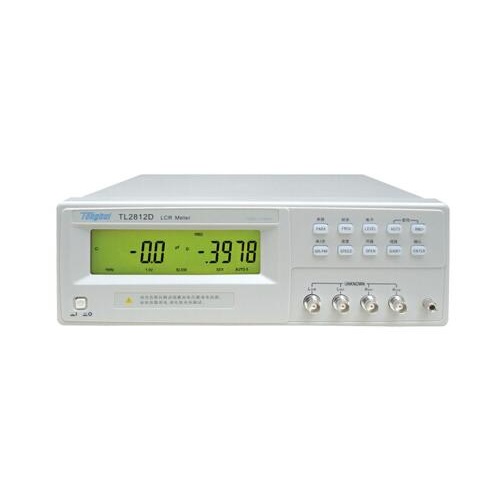

同惠TL2812D LCR数字电桥
■ 输出阻抗100Ω
■ 简便操作与强大功能的合理结合
■ 采用SMT表面贴装工艺
■ 测量速度快(12次/秒)
■ 读数稳定性好
■ 4档量程选择
技术参数
| 测量功能 | ||
| 测试参数 | L-Q， C-D， R-Q， |Z|-Q | |
| 基本准确度 | 0.25% | |
| 等效电路 | 串联， 并联 | |
| 量程方式 | 自动， 保持 | |
| 触发方式 | 内部 | |
| 测试速度(1kHz) (次/秒) | 快速：12，中速：5.1，慢速：2.5 | |
| 校准功能 | 开路 / 短路，扫频清零 | |
| 测试端配置 | 5端 | |
| 测试信号 | ||
| 测试信号频率 | 100Hz，120Hz，1kHz，10kHz，±0.01% | |
| 输出阻抗 | 100 Ω | |
| 测试信号电平 | 0.3Vrms， 1Vrms | |
| 测量显示范围 | ||
| |Z|， R | 0.1 mΩ — 99.99 MΩ | |
| C | 0.01pF — 99999μF | |
| L | 0.01μH — 99999H | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 9999.9 | |
| 显示 | ||
| 显示方式 | 直读，带背光大字符LCD显示 | |
| 显示器 | 主、副参数：5位 | |
| 一般技术指标 同惠TL2812D LCR数字电桥 | ||
| 工作温度、 湿度 | 0℃-40℃， ≤75%RH | |
| 电源 要求 | 电压 | 198V-242V |
| 频率 | 47.5Hz-63Hz | |
| 功耗 | ≤20VA | |
| 体积 | 310(W)×108(H)×375(D) | |
| 重量 | 3.7kg | |
该产品由深圳市羞羞视频免费网站电子科技有限公司提供，销售商地址位于深圳市南山区前海路振业国际商务中心1206。请您仔细阅读产品使用说明书，正确使用。
