TH2810D产品介绍
TH2810D咨询由深圳市羞羞视频免费网站电子科技现货提供TH2810D产品价格、参数规格、型号图片、 品牌/商标、库存等，干体炉羞羞视频免费网站电子聚集了福禄克校验仪全国的现货、产品和各种型号。这里为您提供了TH2810D。羞羞视频免费网站作为同惠电子华南区的产品销售，备了大量的现货，供各位用户选购。以下为详细参数规格等信息。
简要介绍

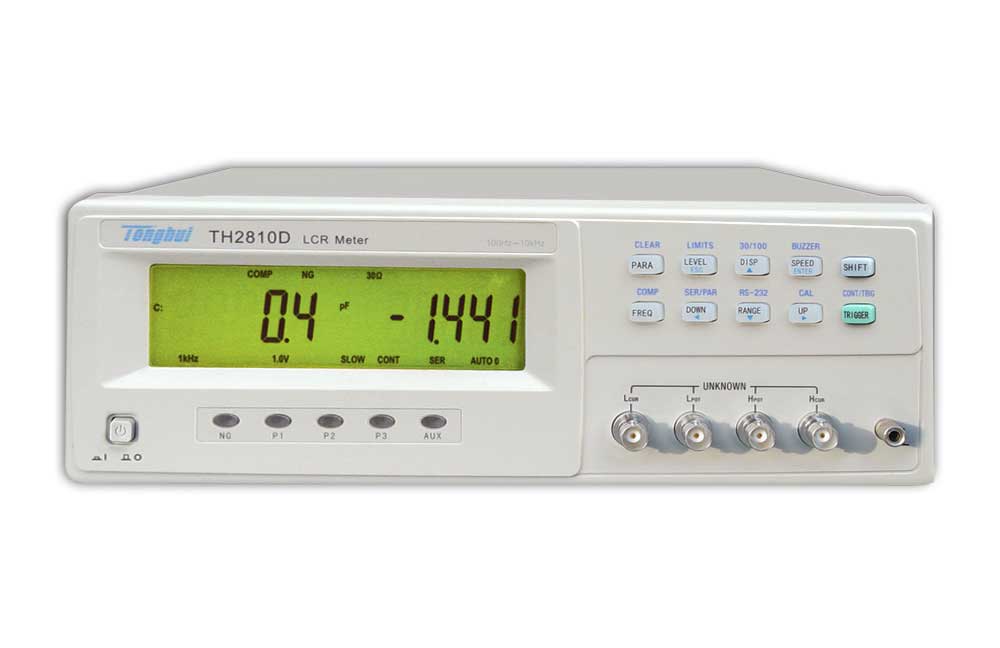

■ TH2810D型LCR数字电桥是本公司研制的低频元件测量的换代产品， 其中应用多项元件测量的技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 TH2810D为常州同惠推出的一款低价LCR数字电桥，在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.1%，内阻30/100欧姆。此外还有丰富的接口，RS-232和HANDLER接口等，可以连接电脑通讯及自动化测试。
性能特点
■ 简便操作与强大功能的合理结合
■ 采用SMT表面贴装工艺
■ 测量速度快(12次/秒)
■ 读数稳定性好
■ 30Ω、100Ω两种输出阻抗
■ 五档分选及HANDLER接口
■ RS232C接口可选配操作软件
技术参数
测 量 功 能 |
| |
测试参数 | L-Q， C-D， R-Q， |Z|-Q | |
基本准确度 | 0.1% | |
等效电路 | 串联， 并联 | |
量程方式 | 自动， 保持 | |
触发方式 | 内部， 手动， 外部 | |
测试速度(1kHz)(次/秒) |
快速： 12，中速：5.1 慢速：2.5 | |
| ||
校准功能 | 开路 / 短路，扫频清零 | |
测试端配置 | 5端 | |
测 试 信 号 |
| |
测试信号频率 | 100Hz，120Hz，1kHz，10kHz，±0.01% | |
输出阻抗 | 30 Ω ， 100 Ω | |
测试信号电平 | 0.1Vrms，0.3Vrms， 1Vrms | |
测量显示范围 |
| |
|Z|， R | 0.1 mΩ — 99.99 MΩ | |
C | 0.01pF — 99999μF | |
L | 0.01μH — 99999H | |
D | 0.0001 — 9.9999 | |
Q | 0.0001 — 9999.9 | |
Δ% | -999.99% — 999.99%(TH2811D无) | |
显示 |
| |
显示方式 | 直读，Δ%，ΔABS | |
| ||
带背光大字符LCD显示 |
| |
显示器 | 主、副参数：5位 | |
比较器 | NG，P1，P2，P3，AUX，五档分选及按档讯响 | |
接口 | RS232C， Handler | |
